(3)流動脈動對流量測量儀表的影響流量測量儀表的種類很多，在脈動流條件下，容積式流量計精確度影響極微已經很清楚，除此之外，對節流式差壓流量計、渦輪流量計和渦街流量計也進行了較多的研究，而且取得了一些成果。
①孔板、噴嘴和文丘里管。脈動流對節流式差壓流量計的影響主要是平方根誤差、動量慣性引起的誤差和流出系數的變化。
a.平方根誤差。對于穩定流，流體流過節流裝置，其流量正比于節流件正負端取壓口間差壓的平方根，其關系如式(3.1)所示。

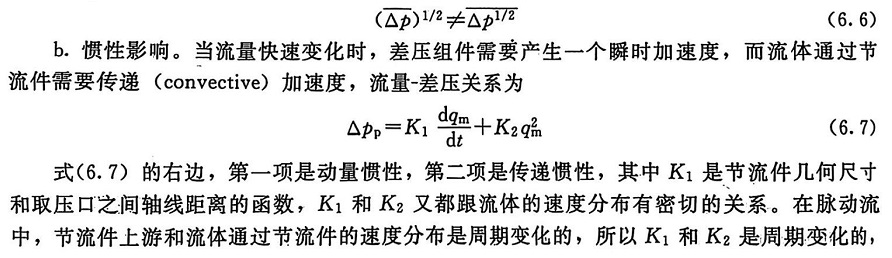

如果此關系被推廣用于瞬時變化的脈動流，而且按照穩定流條件用時均差壓的平方根代表時均流量，必將產生平方根誤差，因為
它們的時均值往往與穩定流數值不相等，除非脈動幅值很小，脈動頻率很低。差壓式流量計測量脈動流更準確的特性現在還不清楚。

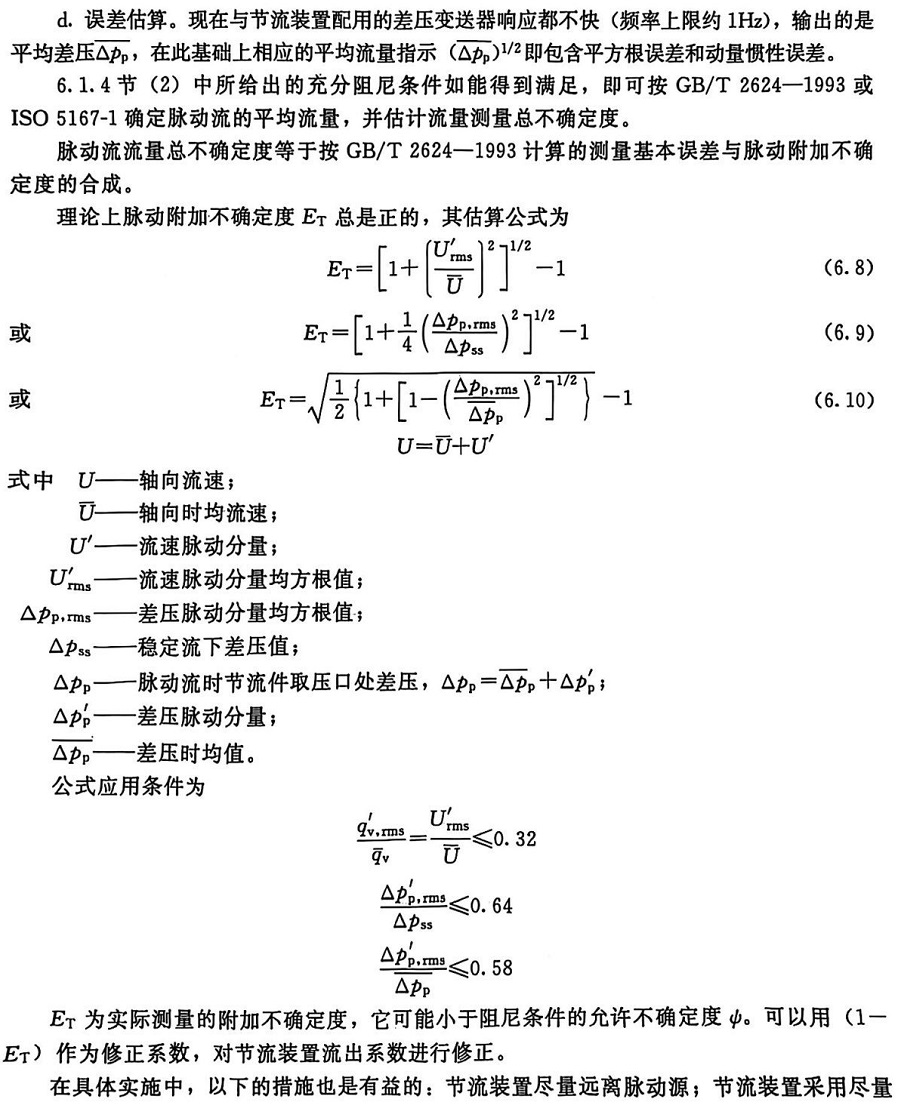

c.對流出系數的影響。在穩定流中，各種類型節流裝置的流出系數都同入口流體的速度分布有關，比標準分布廓形平坦的速度分布，流出系數減小;比標準廓形尖銳的速度分布，則效果相反。
在脈動流中，瞬時速度分布隨脈動周期而變，變化程度由速度分布脈動幅值、波形和脈動斯特羅哈爾數決定，因此，瞬時流出系數有賴于脈動頻率、幅值、波形和斯特羅哈爾數?，F(xiàn)在還不能用數學方法描述瞬時流量系數與脈動參數的關系。

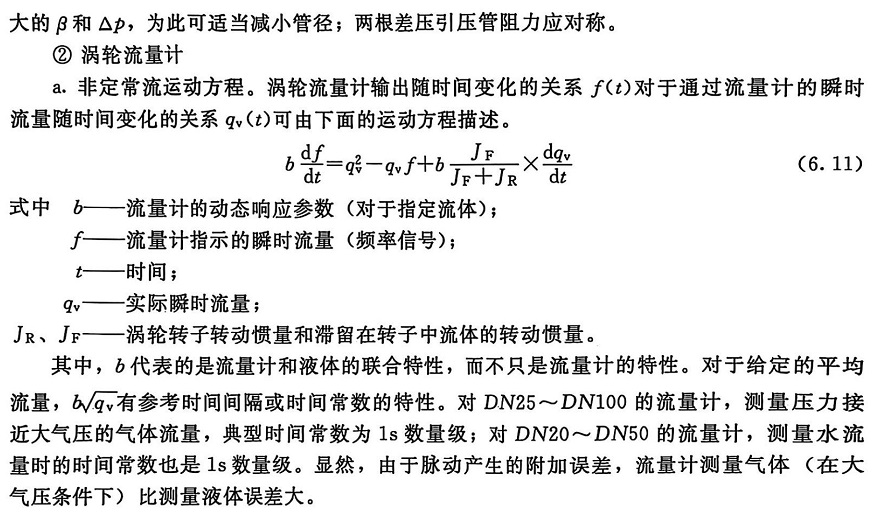

b.動態響應參數的獲得。獲得響應參數值的方法有兩個:一是通過階躍響應測試獲得;另一是通過文獻中許多分析公式計算。
動態響應參數不僅同具體的渦輪流量計本身有關，而且同流體的密度有關，許多研究者建議b與ρ成反比關系。而且實驗已經證實流動是相似的，所以，在流體為空氣時由階躍響應測試獲得的響應參數，可由空氣和液體密度換算得出液體流動的響應參數。
表 6.1是典型渦輪流量計的動態響應參數。
