隨著大型樓宇和現代化建筑物的增多，供冷系統獲得了高速發展，工業以及其他行業對冷量的需要也促進了集中供冷事業的發展。集中供冷就是動力廠(站)用冷媒體(一般為淡水和鹽水)將冷凍機所制冷量供給用戶。為了對制冷設備的運行進行管理和核算，對用戶所耗冷量進行結算，需要對有關節點進行冷量計量。
冷凍水冷量計量就其方法來說，同熱水的熱量計量是一樣的，所供冷量可以看作是負的熱量。只是由于流體溫度低，導致具體做法上出現一些差異。
一、淡水冷凍水的冷量計量
空調用的冷凍水，水溫等級一般為5~6℃，冷媒體為淡水。低于5℃的供冷，則用鹽水或其他冷媒體。

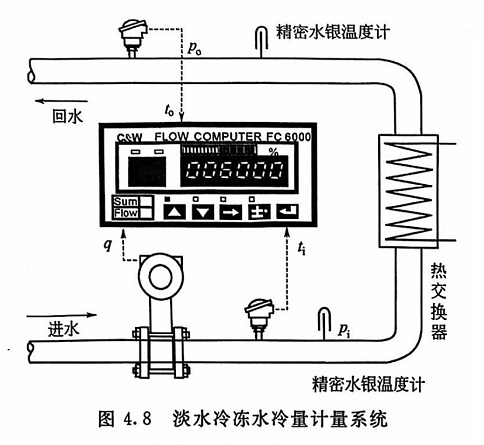

淡水冷凍水的冷量計量方法多采用如圖4.8所示的基于質量流量的方法，它同圖4.5無實質性差別。暫時還不能采用基于體積流量的方法是因為熱系數表中流體溫度尚未覆蓋冷凍水溫度。
冷凍水冷量計的特點是水溫低和溫差小。為了解決這兩個問題，就必須采取相應措施。
(1)冷凍水測溫問題?？照{(diào)用冷凍水的供回水溫差大多數設計為5~6℃，但是在季節更替或調節不當時，溫差小于3℃，這就對溫度測量的準確度提出了極其高的要求，這時溫度測量結果如果引起溫差出現0.2℃的誤差，就將導致冷量測量誤差大于6.6%R，這是很可觀的數字。而0.2℃誤差測溫系統，又是很容易產生的，因為溫差測量不僅包含兩個溫度傳感器，而且包含熱量表(冷量表)的兩個溫度輸入通道。為了提高溫差測量精確度，下面的幾個實用方法可供采用。
①選用高精確度溫度傳感器。如A級鉑熱電阻，名義精確度可達±0.2%。
②一個計量點的供回水溫度采用配對溫度傳感器。
③將熱量表(冷量表)的測溫分辨率提高到0.01~0.02℃。
④在熱量表(冷量表)內分別設置供水溫度和回水溫度誤差校正(也稱傳感器校正SC)功能，以便在配校出現誤差時，予以校正。
⑤將熱量表(冷量表)同供水溫度傳感器及回水溫度傳感器一起配套校正。
⑥在供回水溫度傳感器安裝點附近的管道上各開一個深度足夠、管徑合適的校驗口，插入同一根標準水銀溫度計，以便對溫度示值進行核查，以避免儀表安裝環節及其他環節引入大的誤差。
(2)比焓與壓力的關系。淡水的比焓是溫度的函數，同時又受水壓的影響，對于流量值較大的測量對象，不應忽略壓力的影響。
二、鹽水冷凍水的冷量計量
鹽水冷凍水的冷量計量與淡水冷凍水的冷量計量方法大致相同，其系統圖與圖4.8相同。但是由于鹽水的幾個特點，也帶來了幾個不同點。
(1)鹽水的密度同含鹽量有關。由于鹽水的溫度等級有異，所以含鹽量不同，導致其密度也不相同。因此，在從鹽水體積流量計算質量流量的過程中，應留一個窗口，填寫參考溫度條件下的鹽水密度。

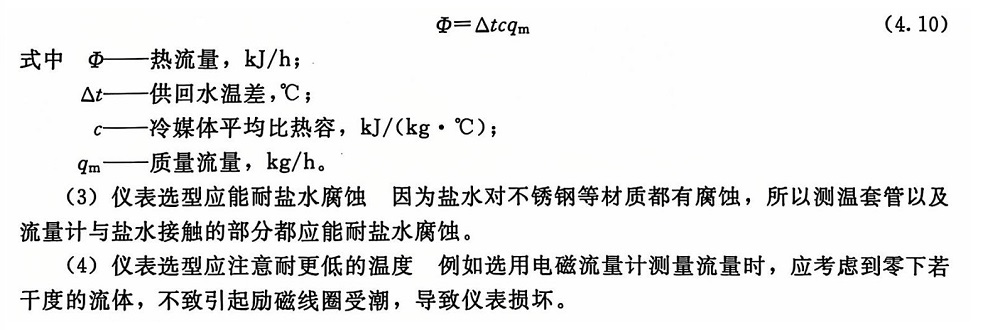

(2)采用比熱容方法計算熱流量。如果無法獲得不同條件下比焓表(如工藝專業提供不出不同含鹽量鹽水的比焓表)，無法采用式(4.7)計算冷量，只能采用平均比熱容的方法計算冷量。其表達式為：
三、冷凍水冷量計量的儀表選型
(1)鉑熱電阻的選型

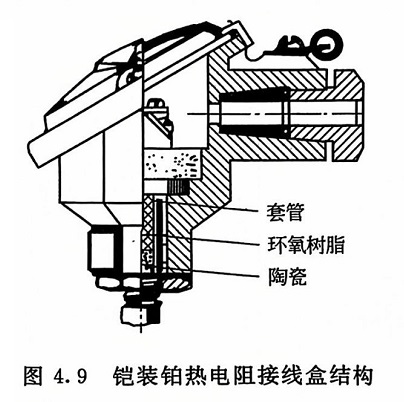

①防止鉑熱電阻套管中生成冷凝水的設計。由于熱電阻套管中氣體與大氣之間的呼吸作用，在夏季大氣中水蒸氣含量高，被吸入套管冷凝成水，若選用普通鉑熱電阻，久而久之鉑金電阻絲及其引出線極易被水淹沒，引起故障。為了避免此類問題的發生，必須選用鎧裝鉑熱電阻，其接線盒結構如圖4.9所示。由于鎧裝鉑熱電阻的套管中空間被燒結成型的氧化鎂粉填滿，套管的口上一段管內又有環氧樹脂封填，將套管內的殘存的氣體同管外完全隔絕，從而杜絕了水的侵入。
②接線盒內接線端子的防潮問題。由于冷凍水溫度可能比環境溫度低20~40℃，接線盒如果太靠近冷凍水管，由于熱傳導影響可能使接線盒溫度大大低于環境溫度，引起接線端子之間結露，導致絕緣下降甚至短路，造成溫度示值偏低。為了避免這個問題的發生，接線盒至少應離開保溫層100mm。使接線盒溫度與環境溫度接近。
③減少測溫套管熱傳導引起的測溫誤差。由于冷凍水冷量計量中對測溫精確度要求特別高，所以應考慮測溫套管熱傳導引起的測溫偏高(假定環境溫度高于冷凍水溫度)現象。應選用鎧裝鉑熱電阻，由于其套管細，管壁薄，熱傳導所引起的測量誤差可忽略不計。
④溫度傳感器和校驗口安裝位置的選定。安裝在冷凍水管道上的溫度傳感器和校驗口，安裝位置選在管道的上方和側面，都不影響測量精確度。但從使用和維修角度考慮，校驗口如果安裝在管道上方，容易因固形物落入套管內而影響使用，而且套管內積累的冷凝水在溫度低于0℃時要結冰，影響使用。所以，建議將校驗口安裝在管道側面。溫度傳感器也是如此，在溫度低于0℃的鹽水管道上，應將測溫套管安裝在鹽水管道的側面。
⑤管外貼裝鉑熱電阻。有一些測量對象一年四季沒有機會停車，無法在管道上開口裝表，只能用管外貼裝鉑熱電阻的測溫方法。所貼鉑熱電阻必須有防水防潮性能，因為冷凍水管外壁上總是濕漉漉的。熱電阻與管壁之間應有良好的熱傳導，熱電阻貼裝處及周圍區域應強化絕熱保溫，經這樣的處理后，鉑熱電阻測到的溫度比管內水溫偏高的數值被限制在0.1~0.2℃以內是完全可能的。
(2)流量計的選型
①電磁流量計。在冷凍水的流量測量中，電磁流量計有明顯的優勢，電磁流量計的優點，在冷凍水流量測量中也都能顯露出來，其中耐腐蝕問題，對于鹽水冷凍水尤為重要。在高樓大廈中，有的空調水壓力較高，這時可與儀表制造廠協商，特殊制造耐壓能滿足要求的電磁流量計。而在具體設計時尚有下列問題需要考慮。
a.測量管內襯的選擇。如果冷凍水是淡水，則選用橡膠內襯，價格較低。如果冷凍水為鹽水，則須選聚四氟乙烯內襯。如果既測淡水冷凍水又測鹽水，則必須選聚四氟乙烯內襯。
b.電磁流量計測量管勵磁線圈防潮問題。電磁流量傳感器中的勵磁線圈密封在殼體內的方法常用的有兩種，一種是用上下兩半外殼，用螺絲將密封條壓緊后，達到密封;另一種是用殼體焊接密封法，將線圈與外界隔絕。其中后者更可靠，可完全杜絕線圈空腔的呼吸現象，防止外界潮氣侵入。但在生產過程中，線圈周圍空腔內總是充滿空氣，而其中的水汽含量隨裝配時的大氣溫度和相對濕度的變化而變化。如果水汽含量較高，則流量計投入使用后由于導管和空腔中溫度降低，很可能會出現結露現象，導致線圈受潮，絕緣被破壞。因而，在冷凍水溫度較低時(有的制造廠是以0℃為界)，用氮氣將空腔中的空氣置換掉，而在溫度更低時(如－10℃或更低)，用甲基硅油(有的廠家用變壓器油)充灌。不同的制造廠做法不盡相同，但總的一條是封入的干燥介質不會逃逸，而且在長期使用中，線圈絕緣不會降低。

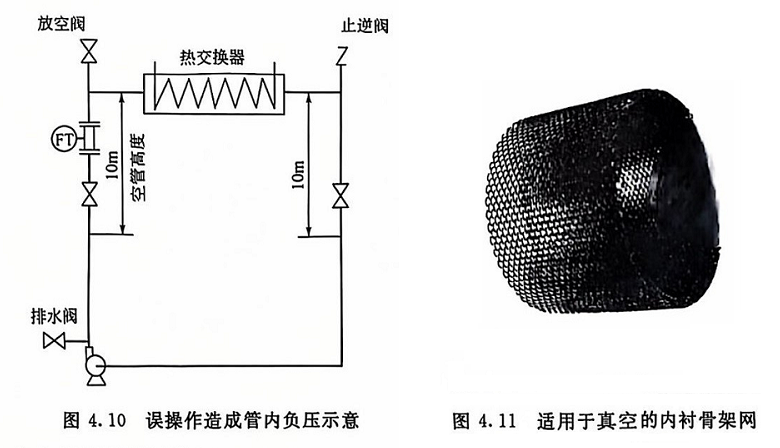

c.內襯承受負壓問題。冷凍水流量正常測量時，測量管本身并不承受負壓，只有在將管道中的存水排放時，由于管道最高點的放空閥忘記打開，才會使管道上部出現負壓，如圖4.10 所示。

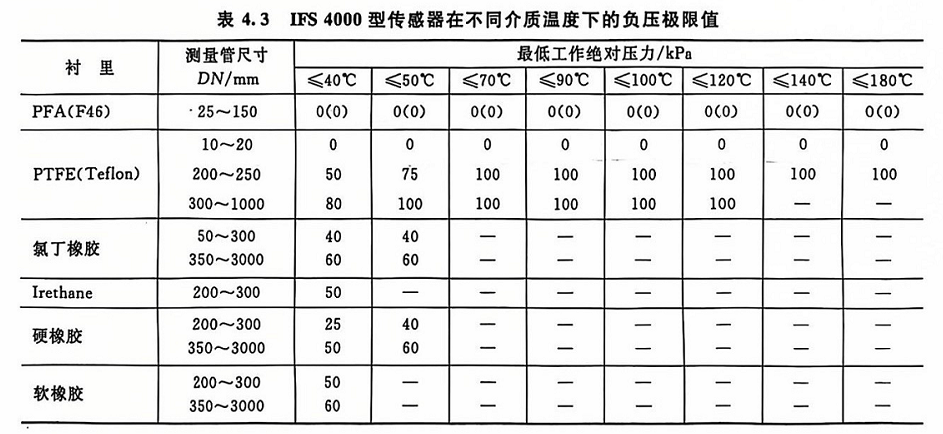

由于同樣的原因，熱水管道內也會出現負壓。KROHNE公司的幾種內襯能夠承受的管內負壓如表4.3所列。因此，管內負壓一旦超過規定值，就有可能使測量管內襯瞬間脫落，因此，應設法避免。解決這一問題的另一方法是選用能承受真空的內襯，這種內襯由于特殊設計的骨架而使其能承受絕對真空的壓強，其結構如圖4.11所示。橫河等公司也有此類產品。當然，選用帶骨架型內襯將會使投資明顯增加。
解決負壓的另一方法是將原來的放空閥改為單向閥(止逆閥)，在管道出現微小負壓時，止逆閥自動開啟，從大氣中吸入空氣，從而確保安全。
②超聲流量計。有些測量對象一年四季沒有機會停下來開口裝表，這時只能用夾裝式超聲流量計測量冷凍水流量。
超聲流量計從原理分有多普勒法和時差法?？照{(diào)系統中的冷凍水由于較潔凈，應選時差法，經合理的安裝調試能達到1%~3%R 的精確度。
超聲流量計的傳感器防護等級有高有低，用來測量冷凍水流量的傳感器，由于傳感器連同電纜插頭都有可能被包在保溫層里面，所以電纜插頭處結露在所難免，解決方法是選用IP68（潛水型）防護等級。
