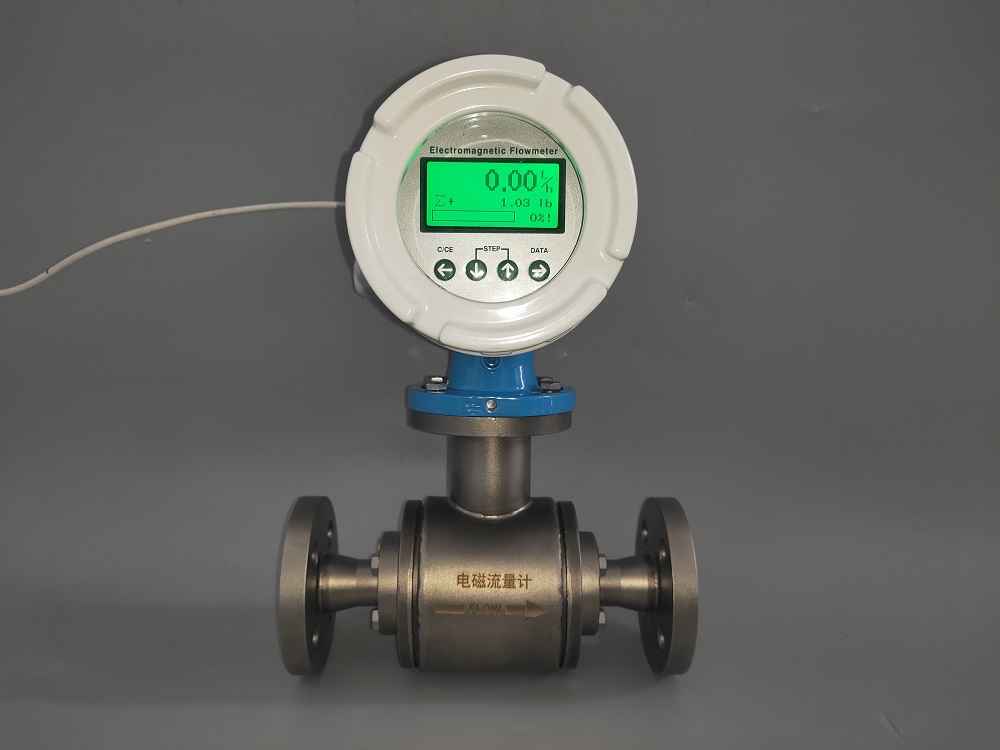

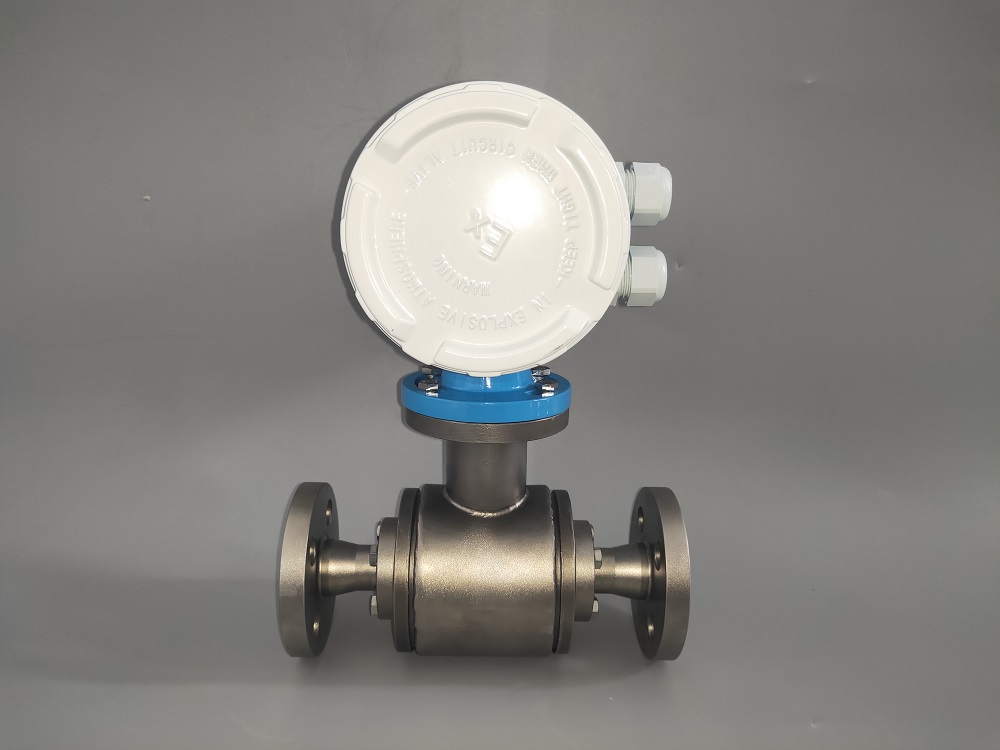

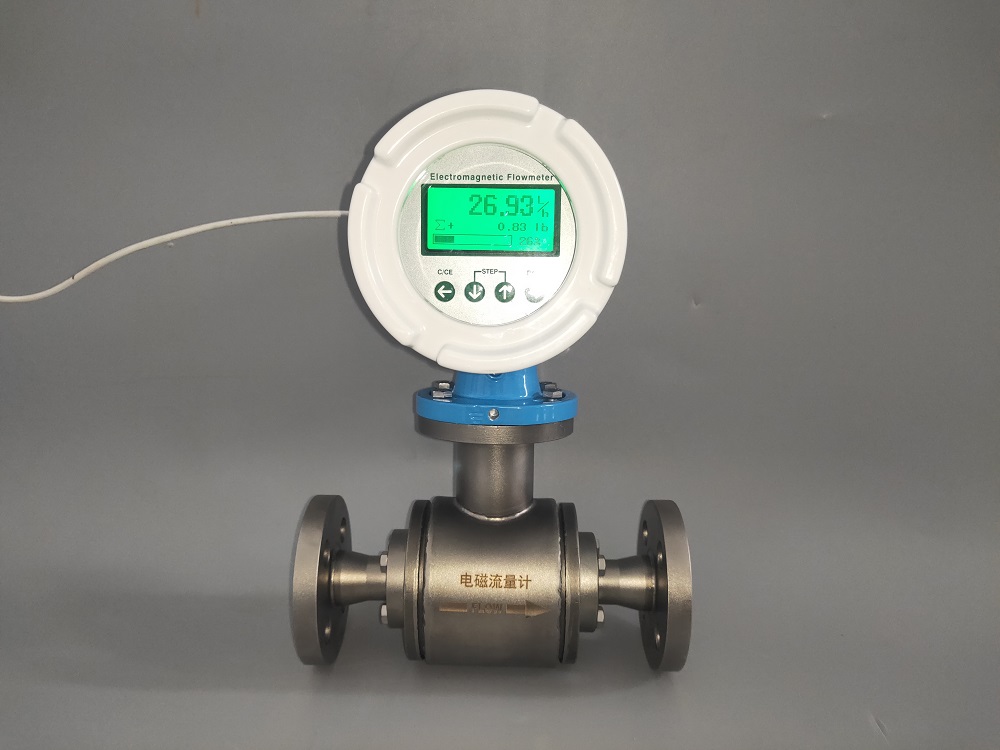

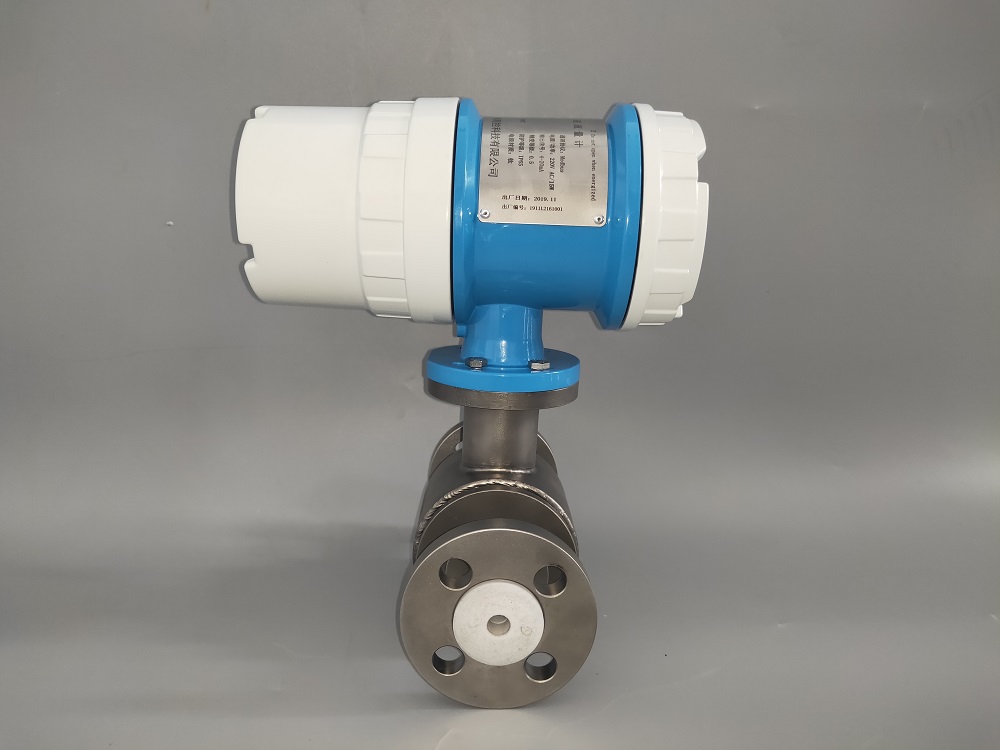

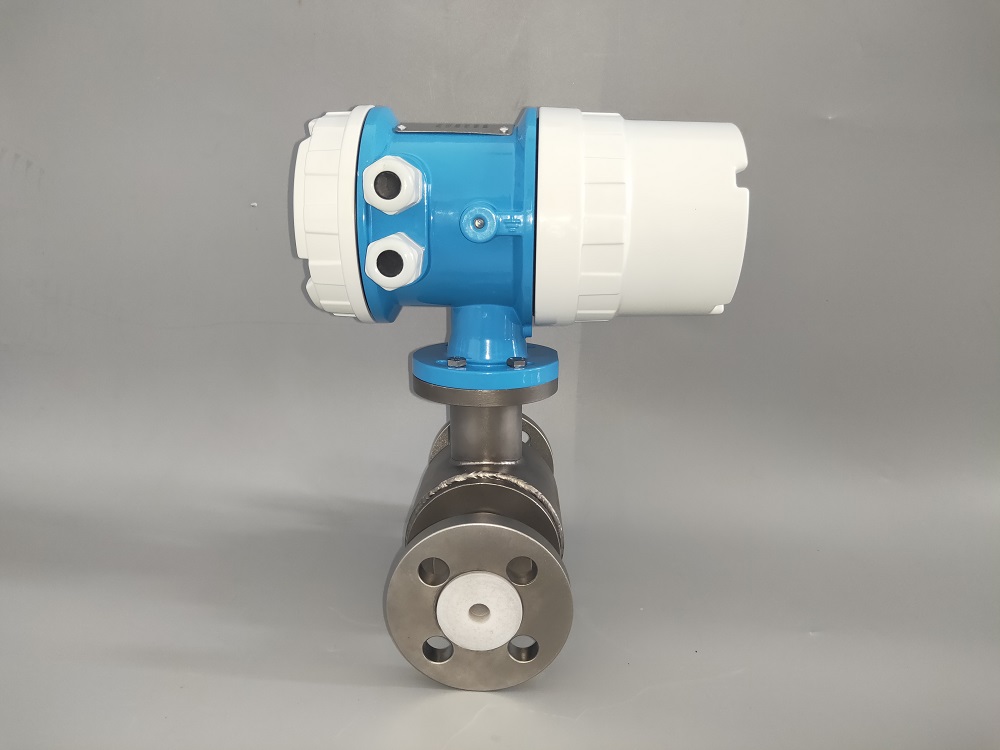

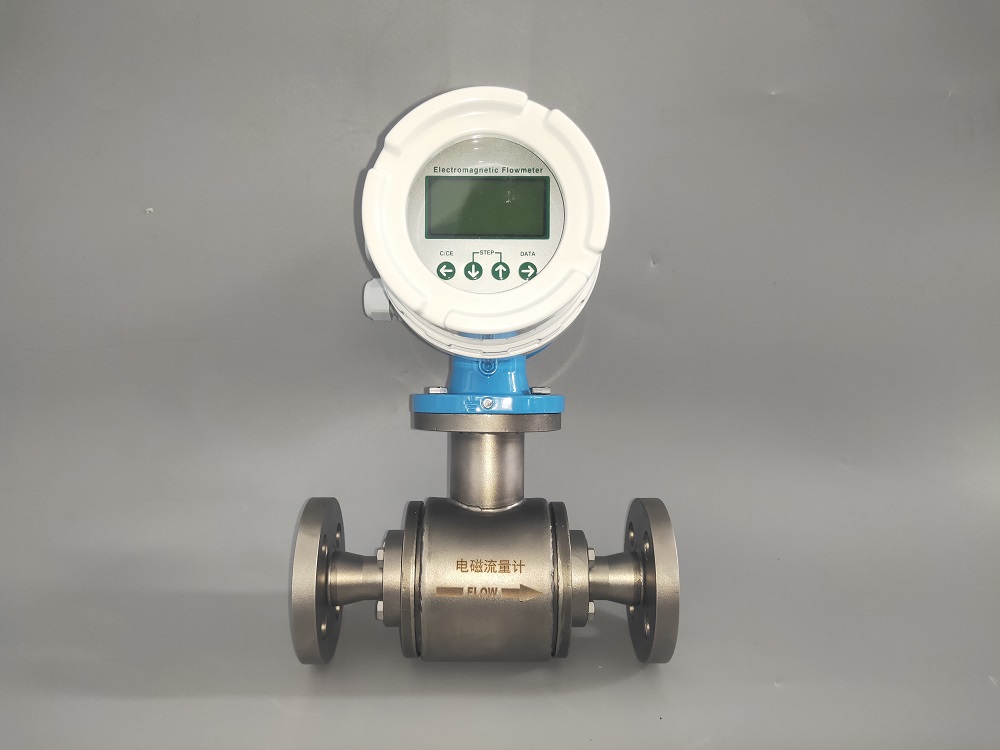

WS-106系列微小口徑電磁流量計，擁有強大的自診斷功能，有PFA和F46襯里，有法蘭、衛生快接、螺紋等接口，有316L、鈦、哈氏合金、鉭、鉑銥合金等電極，一體化接地環（電極）設計，最高精度0.5%，重復性0.15%，傳感器外殼全304設計，緊湊防腐蝕?？煽啃院谩Ｐ阅軆?yōu)于國內同類產品。
口徑有DN10，DN8，DN6,DN5，DN4，DN3，DN2；無壓損；對振動不敏感；安裝和調試簡單；測量精度高，測量范圍廣。
廣泛應用于脫硫脫硝氨水和尿素溶液的測量，實驗室、小型試驗裝置、化工、食品、醫藥等。
基本參數
口 徑 | DN2-DN10 |
最高精度 | DN2-4(1%),DN5-8(0.5%),DN10(0.25%) |
重 復 性 | DN2-4(0.3%),DN5-8(0.15%),DN10(0.08%) |
測量范圍 | -12-12m/s(流量單位可改變) |
安裝方式 | 夾持，法蘭，螺紋，卡箍 |
連接法蘭標準 | GB/T9119-2000或其他選擇 |
連接法蘭口徑 | DN10或DN15（DN20，DN25可選擇） |
壓 力 | 1.0MPa~4.0 MPa(其他壓力可定制） |
襯里材料 | F46，PFA,(DN10可選PTFE) |
電極材料 | 316L,哈氏合金,鈦，鉭，鉑金 |
電極形式 | 標準 |
傳感器防護等級 | IP65標準，IP67、IP68（僅傳感器可選） |
介質電導率 | ＞5μS/cm（水＞20μS/cm） |
介質最高溫度 | ≤90℃， |
環境溫度 | -25℃~+65℃ |
轉換器安裝形式 | 一體，分體 |
輸出信號 | 4-20mA電流信號，頻率/脈沖輸出 |
電 源 | AC:85V~265V,DC:18V~36V |
自 診 斷 | 有 |
空滿管、零點校準 | 有 |
通 訊 | RS485/Modbus、HART |
防 爆 | 非防爆/EXdIICT5 |
語 言 | 中文，英語 |
產品執行標準 | JB/T 9248-2015 |
流量范圍
口徑 | 可測量流量范圍流速0.3-12m/s | 保證精度最小流量 流速0.5m/s | 保證精度最大流量流速12m/s |
DN2 | 3.4-135L/h | 5.7L/h | 135L/h |
DN3 | 7.6-305L/h | 12.7L/h | 305L/h |
DN4 | 13.6-543L/h | 22.6L/h | 543L/h |
DN5 | 21.2-848L/h | 35.3L/h | 848L/h |
DN6 | 30.5-1221L/h | 50.9L/h | 1221L/h |
DN8 | 54.3-2171L/h | 90.5L/h | 2171L/h |
DN10 | 84.8-3393L/h | 141.4L/h | 3393L/h |
